懸臂梁式數字稱重傳感器
懸臂梁式稱重傳感器,一端固定,一端加載,采用鋼球傳力結構,具有良好的密封性能。受力后能自動調心,安裝簡單,使用方便,互換性好。
靈敏度: 2±0.002MV/V
防護等級:IP65
158-6236-0173
性能特點

提高稱重精度
內置24位AD轉換器,保證數據精度,提高稱重精度。三種頂板結構(固定式、半浮動式、浮動式)可以減少槽罐因熱脹冷縮帶來的稱量誤差。

應用廣泛
優質數字化傳感器,計量精準,可以廣泛應用于電子皮帶秤、給料機等動態計量設備,及設備所應用到的化工、農業、食品等各種行業。

運行穩定
自動量程標定功能,IP65級防護,盡可能減少各種因素對設備的精度和穩定的影響,防止過載破壞,保證計量準確和運行穩定。

性能強大
輸出信號穩定,抗干擾能力強,傳輸速度快,傳輸距離遠,確保計量結果實時準確。外形尺寸小,方便維護安裝,節約安裝空間。
工作原理

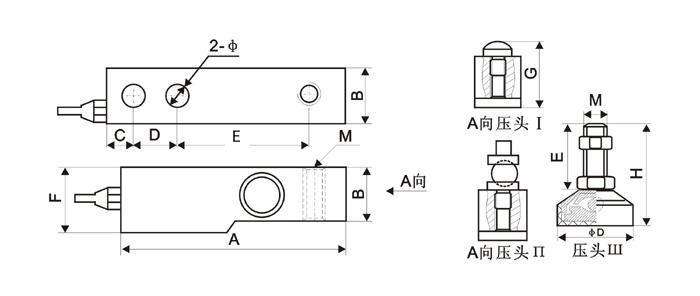

懸臂梁稱重傳感器又稱為剪切梁稱重傳感器,其外形大多數為長方體,應變區在傳感器中間部位。一般在尾端有兩個固定孔,前端有一個承壓附件,使其能良好的承載重量。
一般采用三只傳感器或者四只傳感器為一組,通過信和調理器把多只傳感器的信號處理以后再傳輸給測量儀表,從而把測量數值展現出來。
產品參數
靈敏度 | 不重復性 | 滯后 | 溫度補償范圍 | 工作溫度范圍 | 安全過載 | 極限過載 | 防護等級 |
2±0.002MV/V | ≤0.01% | ≤±0.02% | -10~+40℃ | -20~+60℃ | 150% | 300% | IP65 |
備注:以上所有精度參數均為輸送機條件理想狀態下數據。而很多客戶現場現場輸送機條件并不理想,但昊諾一直恪守技術尊嚴,絕不虛標精度參數,以引領行業正規發展為己任。*若常規系列產品精度不能滿足您的需求,請選昊諾中高端產品。
工程案例

盾石圓之翰煤業FSD電子皮帶秤項目
FSD電子皮帶秤采用精簡的模塊化組合結構,全懸浮式減少力傳遞過程的損失,抗側向力、控水平分力減少落料跑偏對計量的影響;秤架剛性好、無形變、穩固耐用,秤架基本不積灰,維護工作量少。

華太鐵礦深加工皮帶秤項目
矩陣式高精度電子皮帶秤稱重單元模塊組合式結構,每個稱重單元兩組托輥配置四只稱重傳感器,每個稱重單元均采用懸浮式結構,單元之間既相互獨立又協同工作,抗偏載等性能好。

中信梧桐港供應鏈/萬瑞碳素皮帶秤項目
現場工況環境比較復雜,應用空間也比較小,但是昊諾ICS-30電子皮帶秤很好地適應了現場環境,精度也滿足了要求,數據顯示、查詢和操作也達到了要求。

孫疃碼頭防爆皮帶秤及藏箱鏈碼項目
防爆電子皮帶秤穩定性高,密封儀表和傳感器,能夠更好地防塵、防水、防銹。藏箱鏈碼結構簡易,設計緊湊,占用空間小,采用工業級材質和制造工藝,不易變形,收放簡單,校驗簡單方便、校驗精度高。
