BQH5礦用本安型編碼器
BQH5礦用本安型編碼器可用于有甲烷、煤塵爆炸等易燃易爆的場合。結構設計科學巧妙,能有效把皮帶行進的速度轉換為脈沖信號(360P/R),通過MHYVRP1×4型電纜傳輸給主機。
防爆型式:礦用本質安全型,防爆標志:Exd[ib] I Mb。
使用環境:煤礦井下有瓦斯、煤塵等爆炸危險的環境。
測量轉速范圍:0~600rpm。
158-6236-0173
性能特點

品質過硬
使用進口歐姆龍編碼器內核,直流脈沖發生器不需要調整更換碳刷,使用壽命更長。

提高精度
獨特的雙輪設計,不僅更大限度提高了測量精度,避免設備運行出現飛跳的情況。

使用方便
直流脈沖發生器不需要調整或更換碳刷,方便使用,免去日常維護。

適用性強
配有升級保護配件,廣泛適用于皮帶秤、給料機等各種工業計量設備。
工作原理

【工作原理】

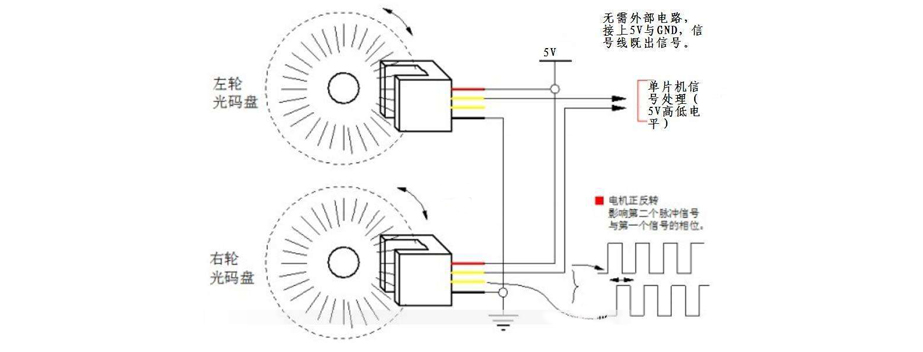

編碼器由一個中心有軸的光電碼盤,其上有環形通、暗的刻線,有光電發射和接收器件等,去獲得四組正弦波信號組成A、B、C、D,每個正弦波相差90°相位差,將C、D信號反向,疊加在A、B兩相上,可增強穩定信號。另每轉輸出一個Z相脈沖以代表零位參考位。
【工作流程】
編碼器在監測皮帶轉速的同時,將轉速信號自動轉化秤頻率信號。
產品參數
防爆型式 | 防爆標志 | 額定工作電壓 | 工作電流 | 測量轉速范圍 | 基本誤差 | 1路無源頻率信號輸出 | 頻率范圍0~3600Hz | 外型尺寸 | 整機重量 |
礦用本質安全型 | ExibI Mb | DC5V | ≤ 40mA | 0~600rpm | ≤5%(F.S.) | 頻率范圍0~3600Hz | 3m | 196×221.71×214.86 (mm) | 約5.5kg |
備注:以上所有精度參數均為輸送機條件理想狀態下數據。而很多客戶現場現場輸送機條件并不理想,但昊諾一直恪守技術尊嚴,絕不虛標精度參數,以引領行業正規發展為己任。*若常規系列產品精度不能滿足您的需求,請選昊諾中高端產品。
工程案例

山西泓海福礦業設備防爆皮帶秤項目
防爆皮帶秤計量精度達到了生產要求,數據遠程也能夠查看,生產報表也方便了統計分析和管理。經過一段時間使用,防爆皮帶秤計量精度維持在剛安裝調試完成的結果,產品性能確實有保證。

西藏巨龍銅業高精度電子皮帶秤項目
高精度電子皮帶秤現場適應能力強,滿足大傾角輸送機的稱重計量,全新的“內力理論”可抵消皮帶張力,沒有多余機械部件的極簡秤架避免了秤架積灰,數字稱重傳感器有效抵抗電磁等因素對信號的干擾。

廬山國控港務高精度電子皮帶秤項目
經過一段時間的應用跟蹤,兩臺高精度電子皮帶秤計量精度和穩定性確實表現良好,在沒有校驗和維護工作的情況下精度保持在剛安裝調試完畢的精度值。

海螺水泥廠單組高精度皮帶秤項目
高精度皮帶秤采用模塊化組合式結構,秤架結構簡單,沒有多余的可移動機械部件,自重也非常輕,安裝調試、維護簡單方便,可以免除日常清潔等維護工作;M1高精度皮帶秤配置四只高精度稱重傳感器,重復性、非線性、滯后性良好。
