皮帶秤全自動循環鏈碼動態校驗裝置
全自動循環鏈碼動態校驗裝置作為安裝在電子皮帶秤上進行動態校驗的設備,可實現對電子皮帶秤精度的自動校驗,被廣泛使用在煤礦、碼頭、冶金、建材等使用電子皮帶秤計量散狀物料的場所。
校驗精度:1.6/1000
砝碼精度:M2(組成封閉環狀鏈碼圈)
適用場合:要求計量精度較稍高的的電子皮帶秤的校驗
158-6236-0173
性能特點

校驗精度極高
采用循環鏈?zhǔn)浇Y(jié)構的組成裝置,鏈碼與皮帶的接觸面設計采用60°的牙齒形狀設計,鏈碼隨皮帶同步進行,準確模擬物料,校驗精度精準,量值傳遞準確。

使用壽命極長
鏈碼塊由鑄鋼制造,表面噴涂四氟乙烯、鍍鋅等防止鏈碼塊腐蝕,特殊場合可定制選擇材質,外加表面防腐,延長裝置使用壽命。

操作方便快捷
全自動校驗裝置,只需一個工作人員對系統按鈕簡單操作,校驗裝置便可將數據傳至集控室,方便用戶核較電子皮帶秤的精度。

可量身定制
可根據使用的場合選擇不同的材質,外加表面防腐技術,可根據現場生產稱重托輥間距的不同,選擇不同的鏈碼長度。
工作原理

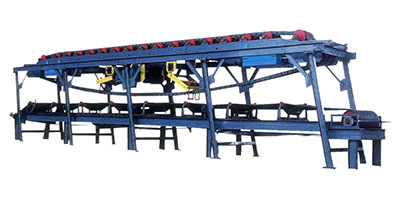

循環鏈碼動態校驗裝置安裝在電子皮帶秤秤體處的輸送機上方,機器運行時,鏈碼圈通過電動執行器的螺紋帶動桿運動搭壓在皮帶上,鏈碼圈隨著皮帶運轉。當鏈碼圈轉動一圈時,作用在皮帶上的重量就是鏈碼圈的標準重量,當轉動N圈時,重量為圈數乘以鏈碼重量,皮帶秤市值進行調整,實現皮帶秤的動態模擬試驗。
產品參數
校驗精度 | 1.6/1000 |
yle="background-color: rgb(204 204 204); text-align: center; padding-top: 20px; padding-bottom: 20px; width: 20%;">砝碼精度 | M2(組成封閉環狀鏈碼圈) |
yle="background-color: rgb(204 204 204); text-align: center; padding-top: 20px; padding-bottom: 20px; width: 20%;">設備優點 | 精度高、自動化程度高、模擬物料 |
yle="background-color: rgb(204 204 204); text-align: center; padding-top: 20px; padding-bottom: 20px; width: 20%;">控制方式 | 自動、手動、半自動均可 |
yle="background-color: rgb(204 204 204); text-align: center; padding-top: 20px; padding-bottom: 20px; width: 20%;">工作方式 | 砝碼與皮帶接觸面為牙狀設計,完全靠摩擦力與皮帶同步運行 |
yle="background-color: rgb(204 204 204); text-align: center; padding-top: 20px; padding-bottom: 20px; width: 20%;">使用壽命 | 約20年 |
yle="background-color: rgb(204 204 204); text-align: center; padding-top: 20px; padding-bottom: 20px; width: 20%;">適用場合 | 要求計量精度較稍高的的電子皮帶秤的校驗 |
備注:以上所有精度參數均為輸送機條件理想狀態下數據。而很多客戶現場現場輸送機條件并不理想,但昊諾一直恪守技術尊嚴,絕不虛標精度參數,以引領行業正規發展為己任。*若常規系列產品精度不能滿足您的需求,請選昊諾中高端產品。
工程案例

青島億朗橡膠ICS-30皮帶秤項目
ICS-30皮帶秤為無杠桿、全懸浮式皮帶秤,秤體抗側向力強,適用于大傾角輸送機且能夠保持精度穩定。

江蘇裕灌現代農業皮帶秤項目
高精度矩陣式皮帶秤采用懸浮式結構,計量受到皮帶、秤架等影響小,環境適應能力強,滿足較為惡劣的現場環境,能夠滿足現場較寬的帶寬、傾斜角等輸送機情況。

華太鐵礦深加工皮帶秤項目
矩陣式高精度電子皮帶秤稱重單元模塊組合式結構,每個稱重單元兩組托輥配置四只稱重傳感器,每個稱重單元均采用懸浮式結構,單元之間既相互獨立又協同工作,抗偏載等性能好。

岔溝煤業ICS-14A防爆皮帶秤項目
ICS-14A防爆皮帶秤秤架結構采用全懸浮式,精度高,抗側向力、抗偏載性好,能夠達到高精度計量;防爆資質、認證齊全,質量有保障。
